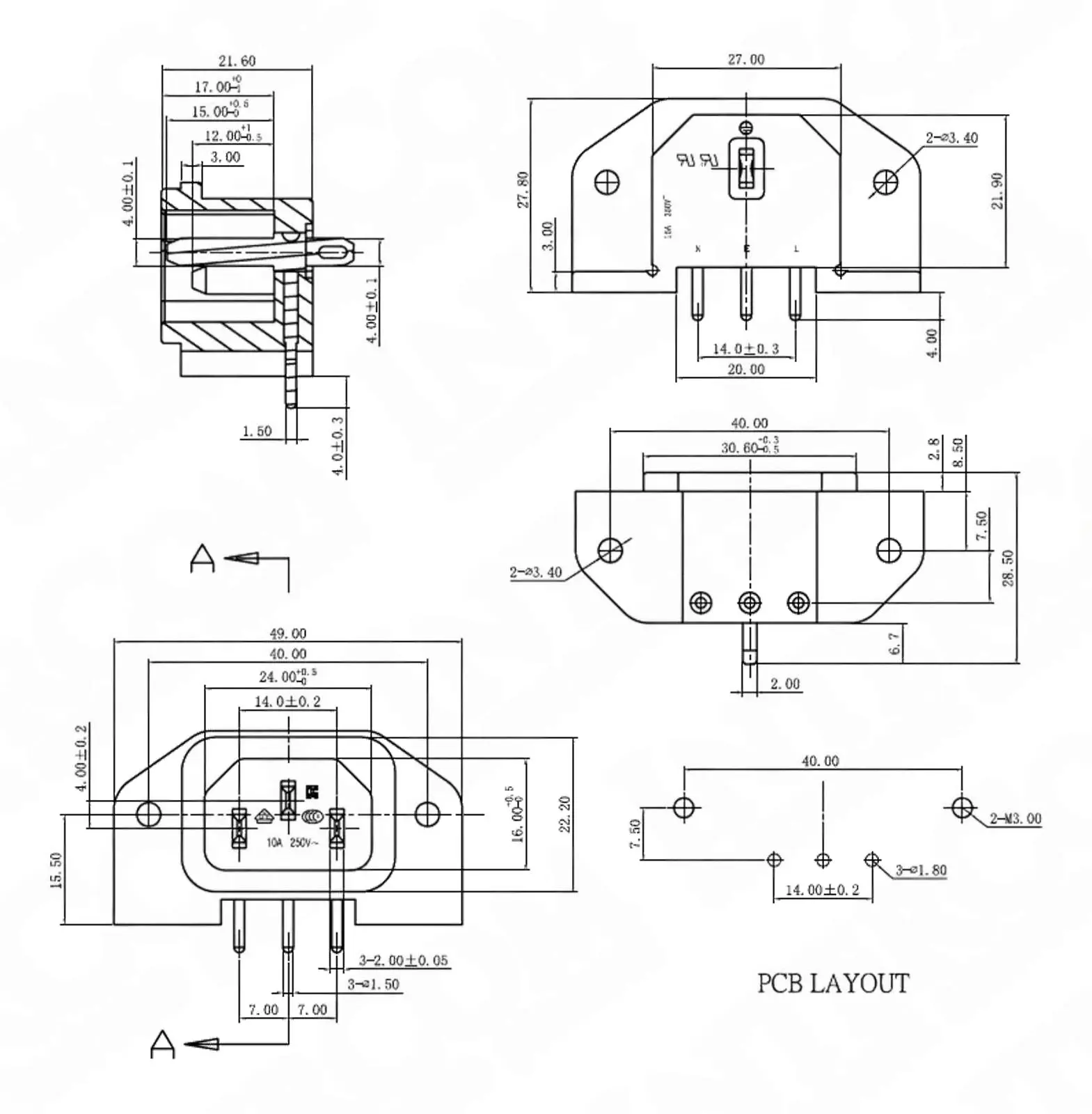

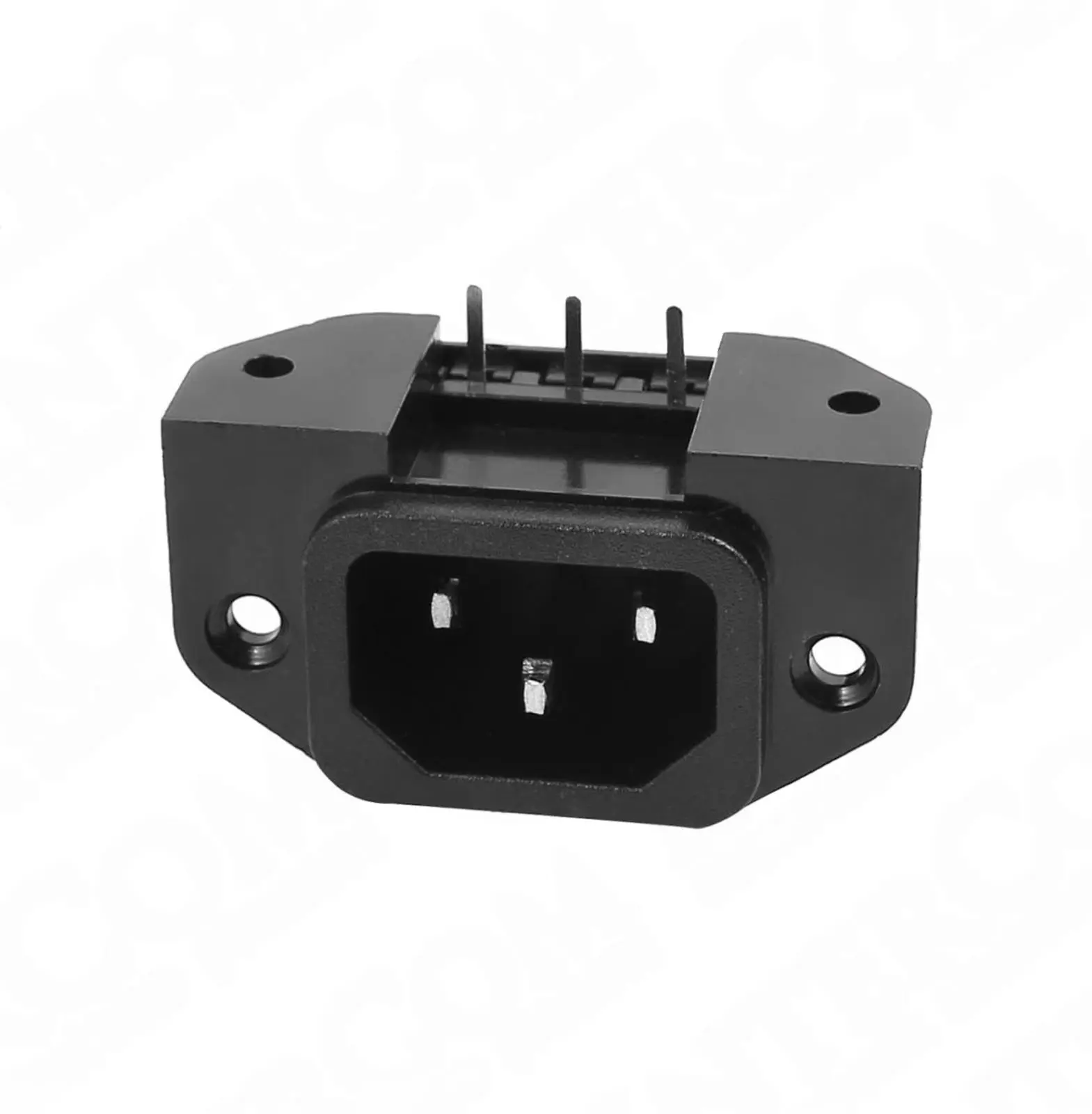

Cihaz üzerine panel montajlı, IEC C14 tipi üç pimli (faz-nötr-toprak) erkek AC güç giriş soketi. Standart düz panel montajlı tiplerden farklı olarak gövdeden çıkan üç pim 90 derece açıyla bükülmüştür; bu sayede soket panele sabitlenirken pimler doğrudan devre kartına (PCB) lehimlenerek elektriksel bağlantı ayrı bir kablolamaya gerek kalmadan kart üzerinden sağlanır.

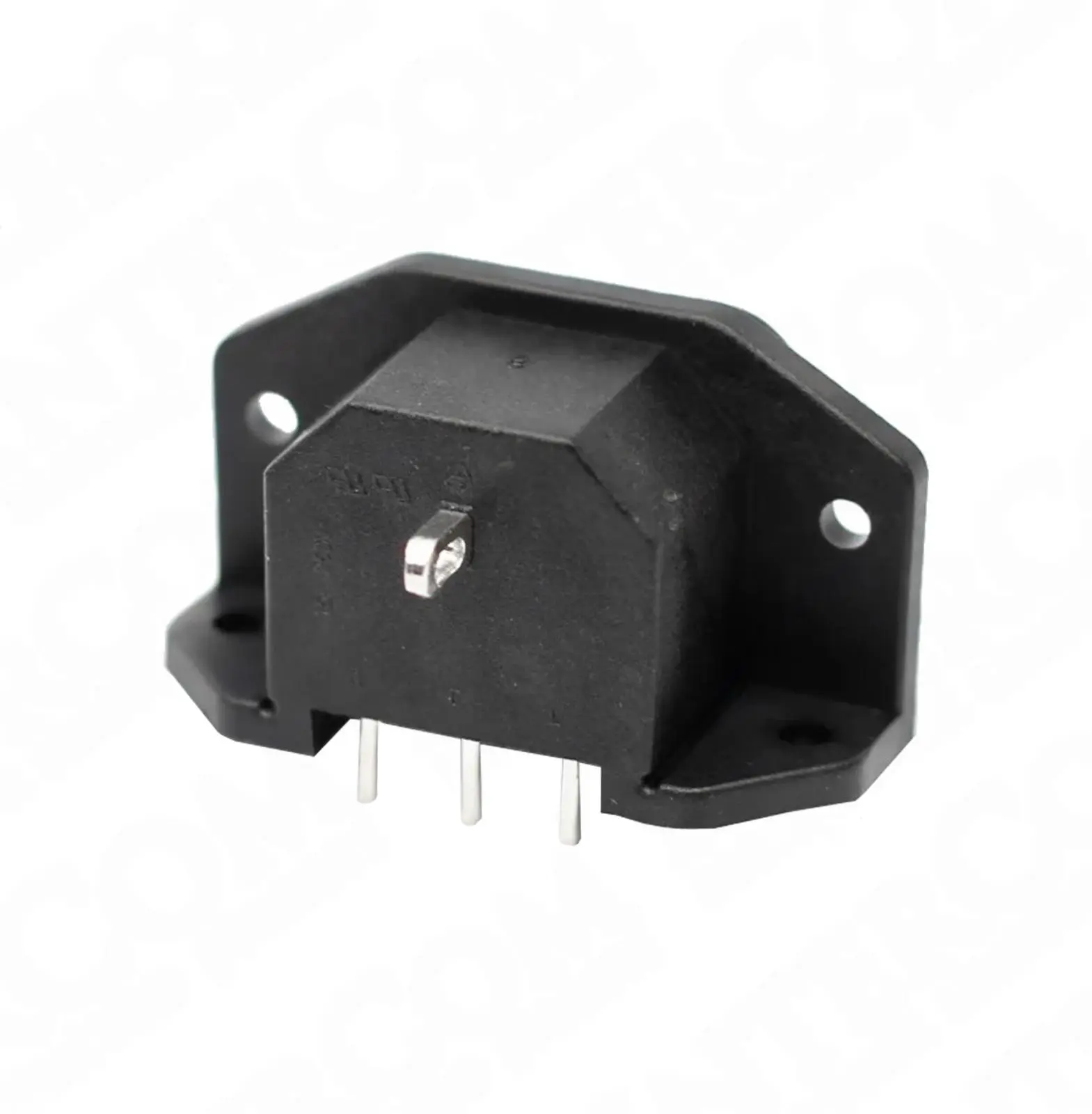

Gövdenin iki yanında birer vida deliği bulunan toplam iki montaj kulağı, ürünün cihaz şasisine sağlam biçimde sabitlenmesini sağlar. Pimlerden bağımsız olarak gövde üzerinde, ayrı bir kabloyla şasi topraklaması yapılabilmesi için katlanmış metal bir toprak bağlantı ucu bulunur. Gövde üzerinde 250V AC gerilim işareti yer alır; siyah renkli, alev almaz plastik malzemeden üretilmiştir.
Bu tip soketler; masaüstü bilgisayar, monitör, yazıcı, ağ anahtarı (switch) ve güç kaynağı gibi AC giriş bağlantısının doğrudan devre kartı üzerinden yapıldığı cihazlarda şebeke girişini sağlamak amacıyla kullanılır.
