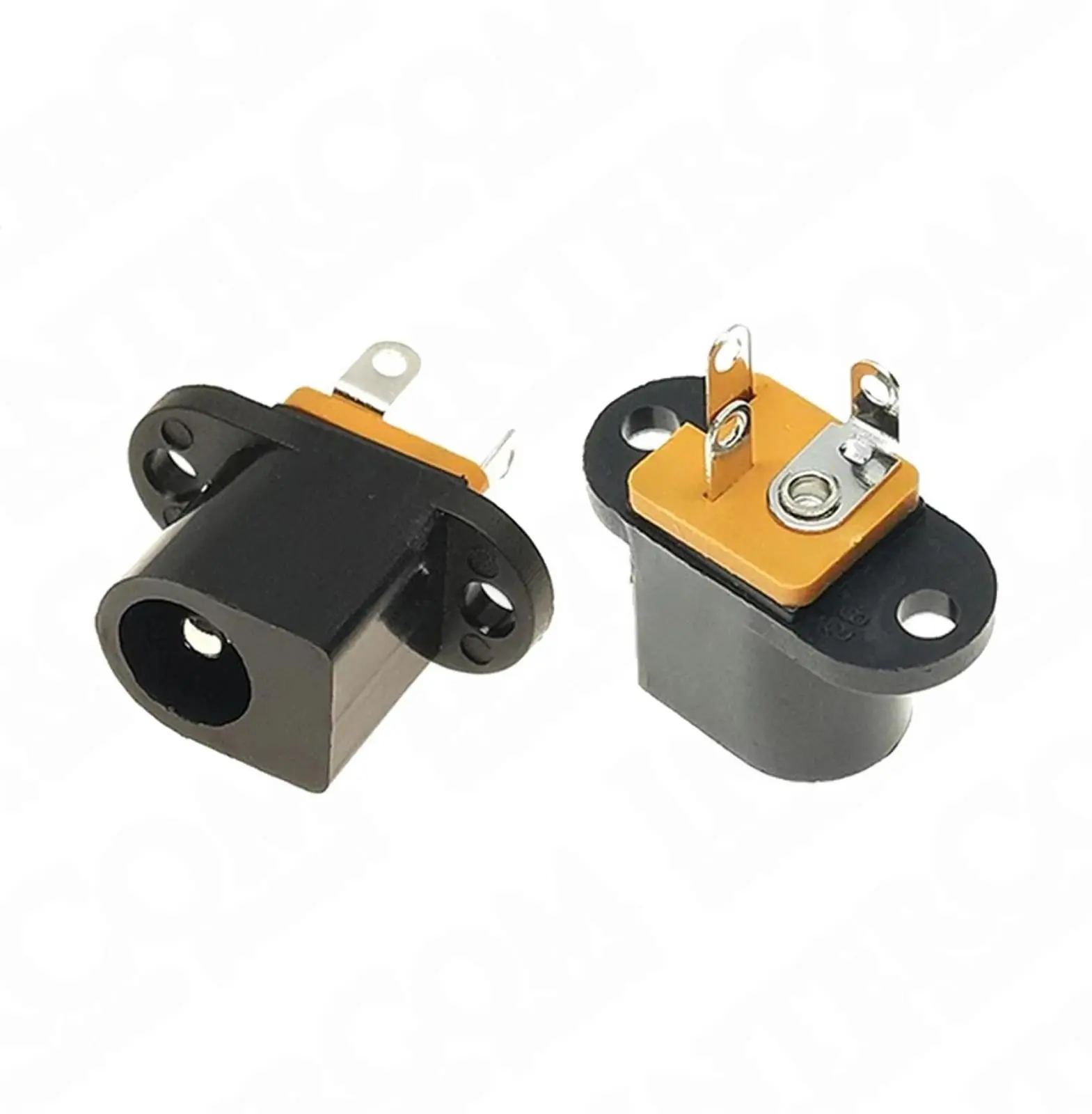

Standart 5,5×2,1mm DC fişlerle uyumlu, dişi tip DC güç girişi soketidir. Vidalı/somunlu tiplerden farklı olarak gövdenin iki yanında vida delikli birer montaj kulağı bulunur; panelde tek bir yuvarlak delik açmak yerine bu iki kulaktan geçirilen küçük vidalarla düz bir yüzeye veya devre kutusuna sabitlenir.

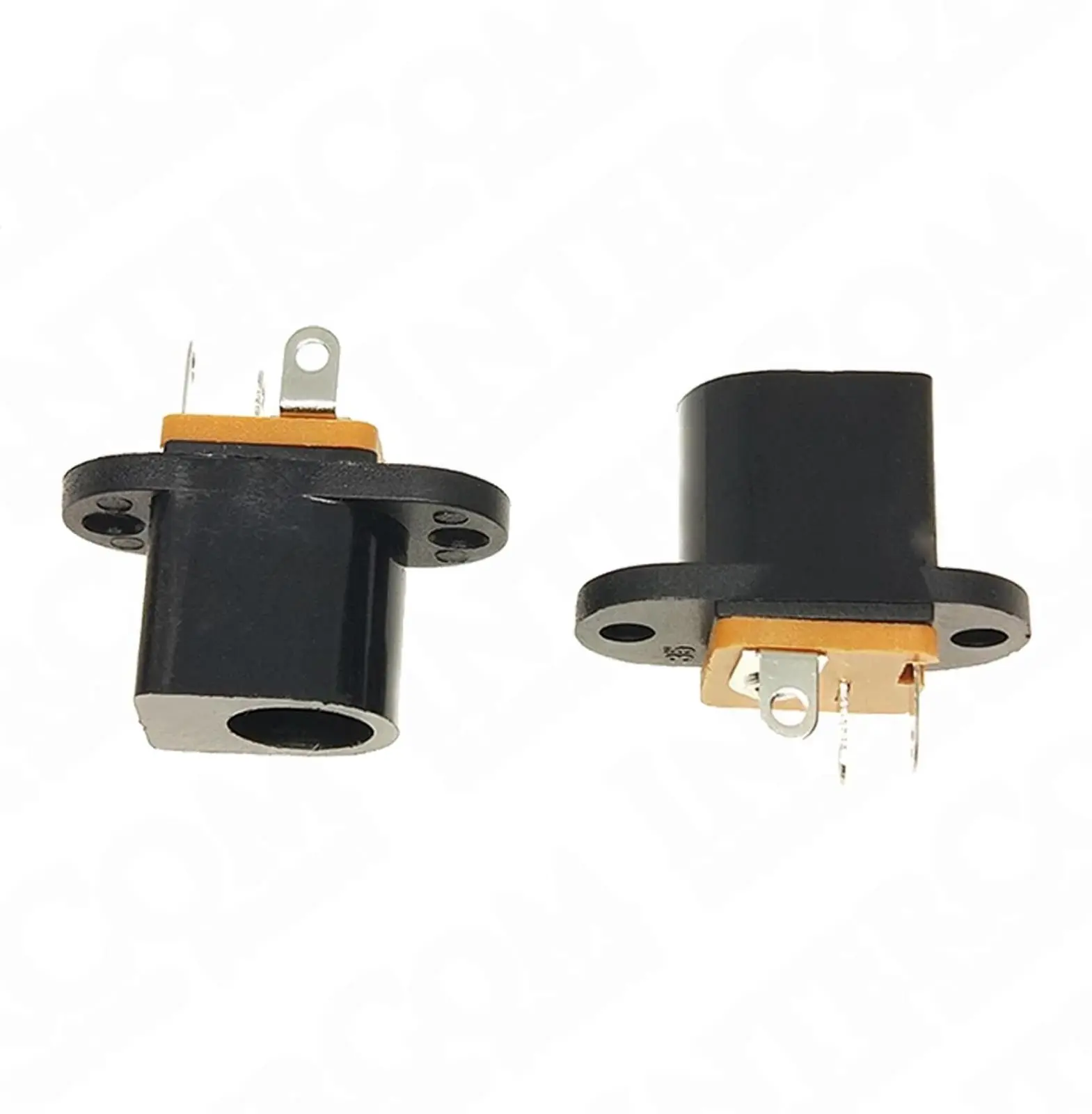

Siyah plastik gövdenin arkasında, turuncu plastik izole taban üzerine yerleşmiş üç adet lehim ucu bulunur: fiş takıldığında merkez pime temas eden uç, dış gövdeye (negatif) bağlı uç ve fiş takılı değilken merkez pimle temas halinde olup fiş takıldığında bu temas kesilen anahtarlama ucu. Bu üçüncü uç, güç girişine fiş takılıp takılmadığının ayrı bir devre üzerinden algılanmasına imkân tanır.

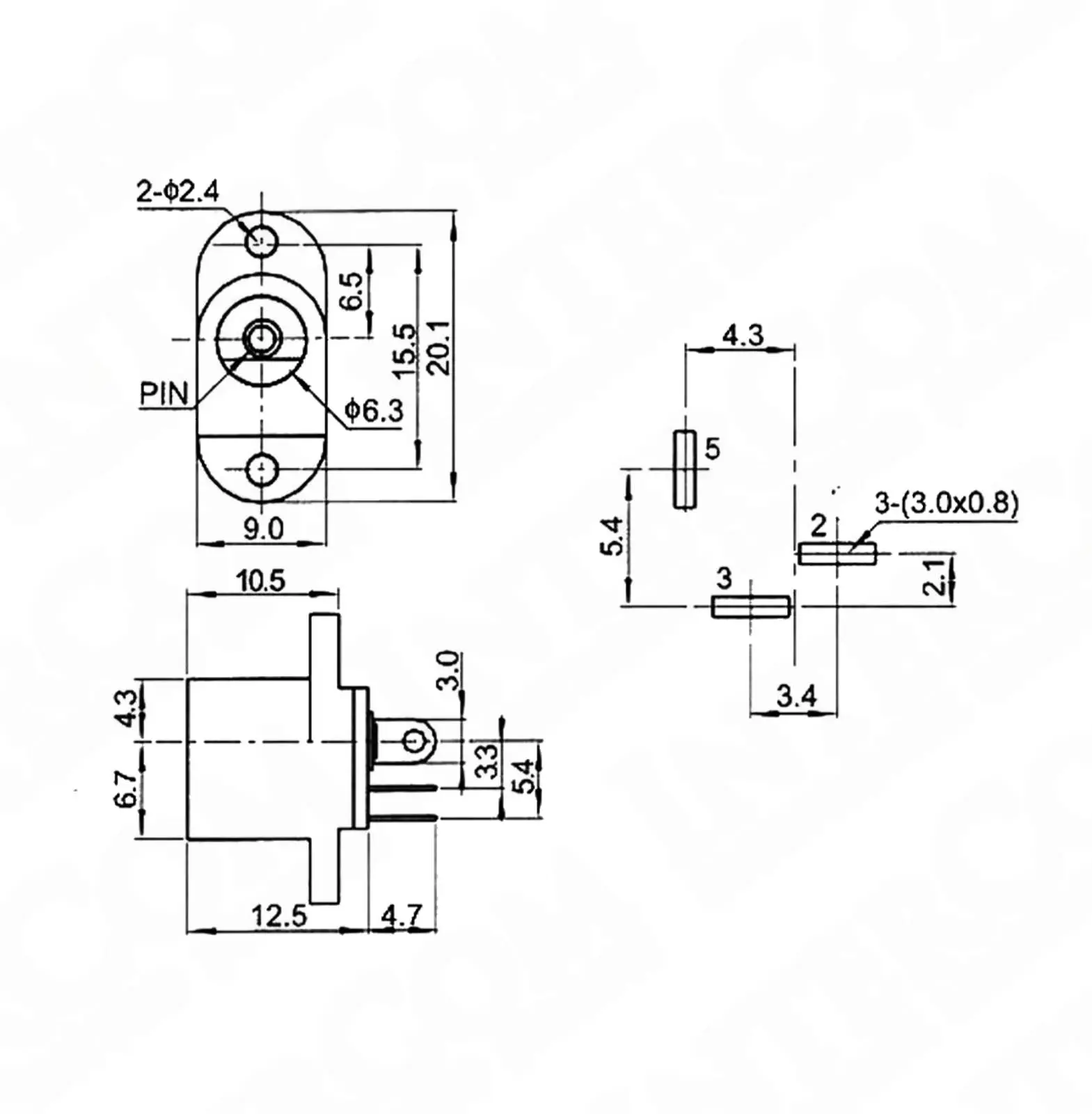

Ölçüler: montaj kulakları dahil plaka uzunluğu 20,1mm, plaka genişliği 9,0mm, iki vida deliği arası mesafe 15,5mm, vida delik çapı Ø2,4mm, giriş ağzı iç çapı Ø6,3mm, plaka önünden gövde arkasına toplam derinlik 12,5mm.
Kullanım alanları arasında elektronik cihaz ve muhafaza kutularına harici DC adaptör girişi eklenmesi, yuvarlak panel deliği yerine düz yüzeye vida ile sabitleme istenen uygulamalar, fiş takılı olma durumunun ayrı bir devreyle algılanması gereken uygulamalar ve DIY/prototip elektronik projelerinde kutu üzerinden güç beslemesi sayılabilir.
