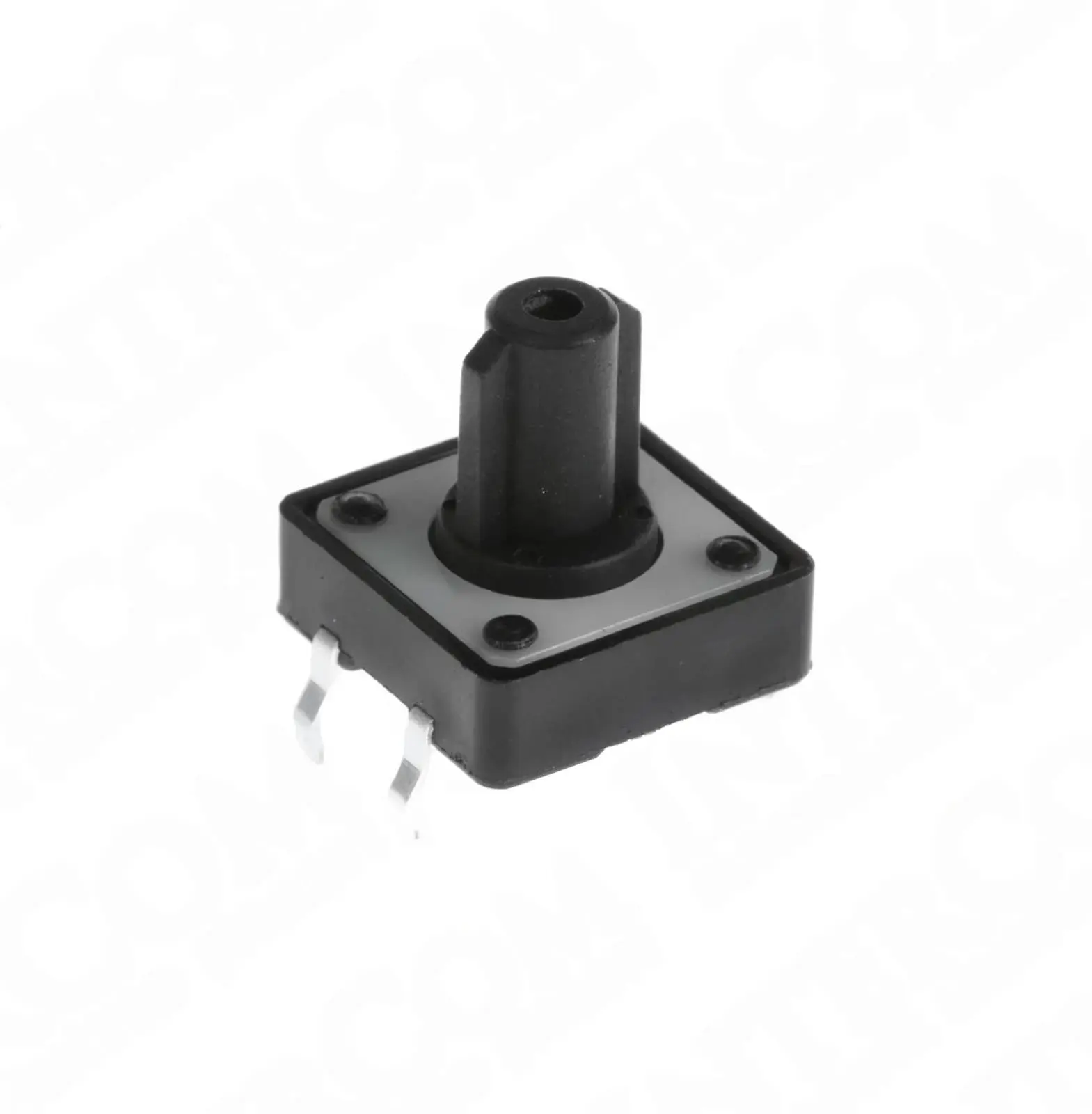

12x12mm kare gövdeli, delikten geçme (THT) montajlı, 4 pinli dokunmatik buton (tact switch) tir. Standart tiplerden farklı olarak aktüatör, gövdeden belirgin şekilde yukarı çıkıntı yapan içi boş silindirik bir gövde şeklindedir; dış çapı yaklaşık 6,7mm, iç boşluğunun çapı ise yaklaşık 4mm’dir ve üzerine ayrıca satılan renkli bir kapağın (buton başlığının) geçirilip sabitlenmesi için tasarlanmıştır. Karşılıklı pin çiftleri gövde içinde birbirine bağlıdır; tuşa basıldığında dört pin de birbirine kısa devre olur ve bırakıldığında devre tekrar açılır, yani anlık (momentary) normalde açık çalışma prensibine sahiptir.
Üzerine takılan kapak sayesinde panel yüzeyinden yukarı taşan, göze çarpan ve renkle kodlanabilen bir buton yüzeyi elde edilmesi gereken kontrol panellerinde, ölçüm cihazlarında ve makine arayüzlerinde tercih edilir.
