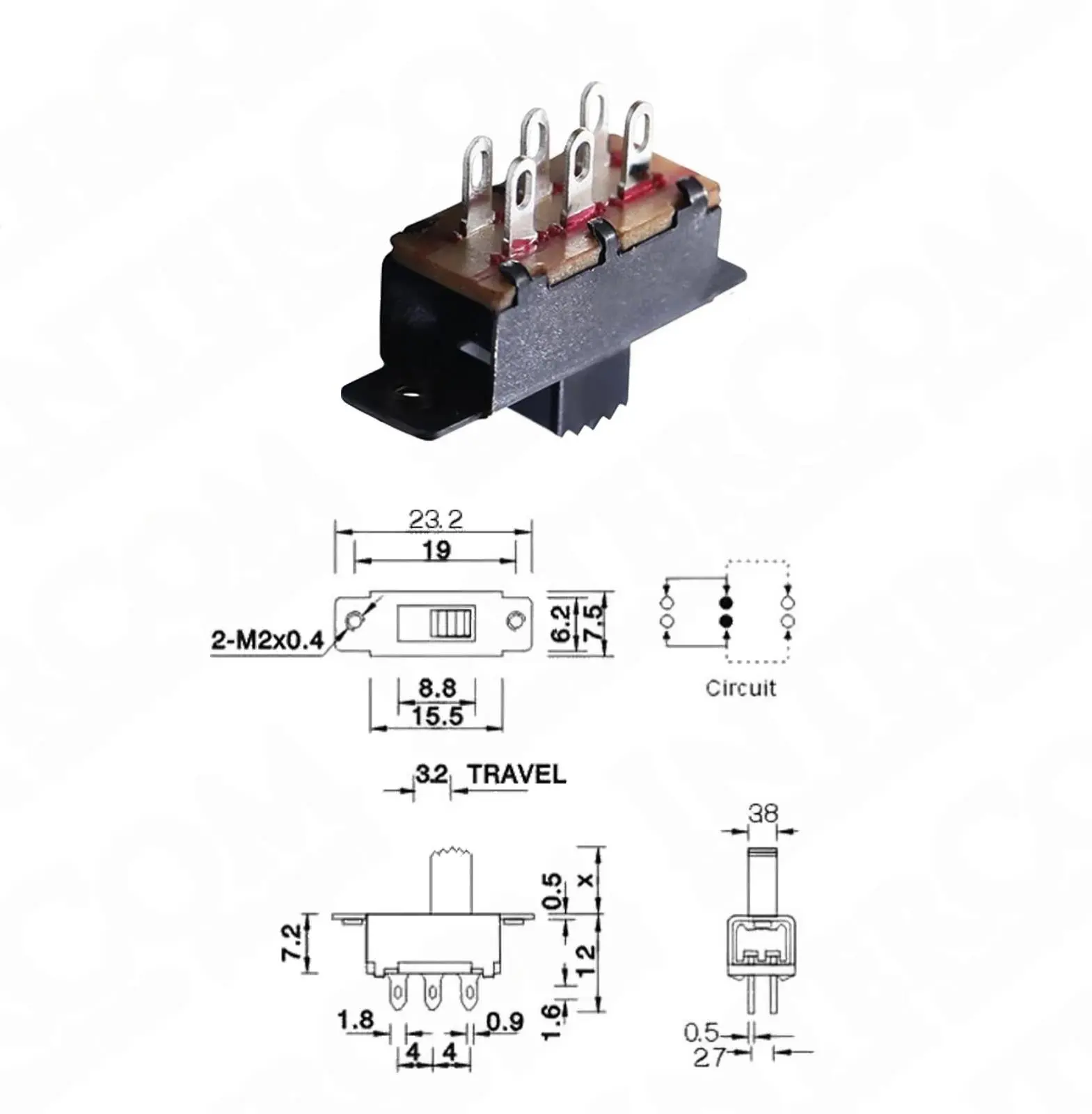

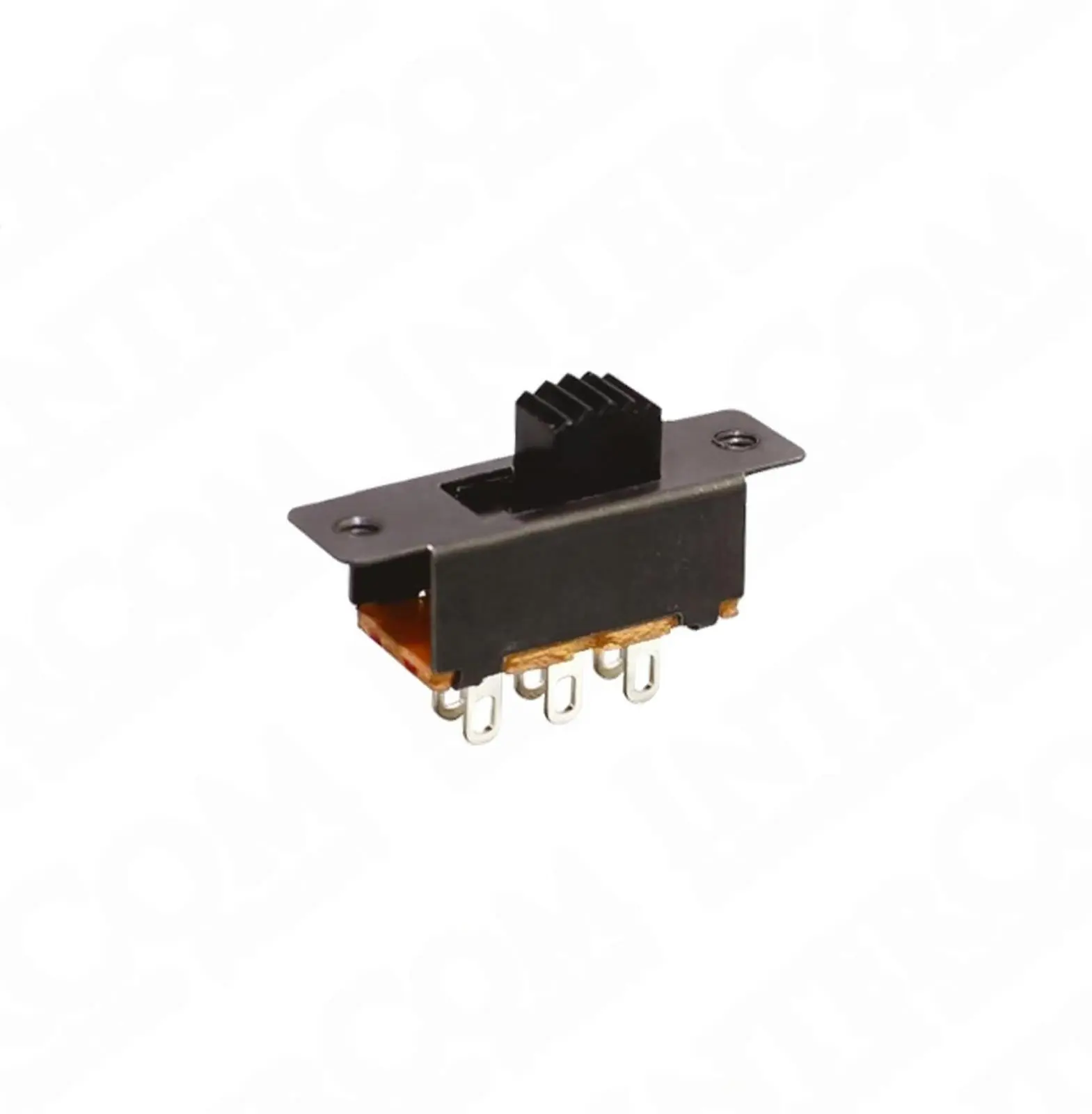

Gövdesinin iki yanında M2x0,4 dişli vida montaj deliği bulunan, 6 gözlü lehim ucu terminalli bir sürgülü switchtir. Terminaller iki sıra halinde üçer üçer dizilmiştir; her sırada bir ortak pim, sürgünün konumuna göre iki yan pimden birine bağlanır. Bu yapı, iki ayrı devrenin tek bir sürgü koluyla aynı anda ve birbirinden bağımsız olarak anahtarlanmasını sağlayan çift kutuplu (DPDT), iki konumlu (ON-OFF) bir çalışma sunar. Flanş dahil toplam uzunluğu 23,2mm, yüksekliği 6,2-7,5mm arasında değişir, sürgü kolunun hareket mesafesi 3,2mm, pimler arası mesafe 4mm’dir.
İki ayrı devrenin (örneğin çift kutuplu bir besleme hattının) tek bir kolla eşzamanlı anahtarlanması gereken ses ve görüntü cihazlarında, küçük ev aletlerinde ve hobi elektroniği projelerinde kullanılabilir.
