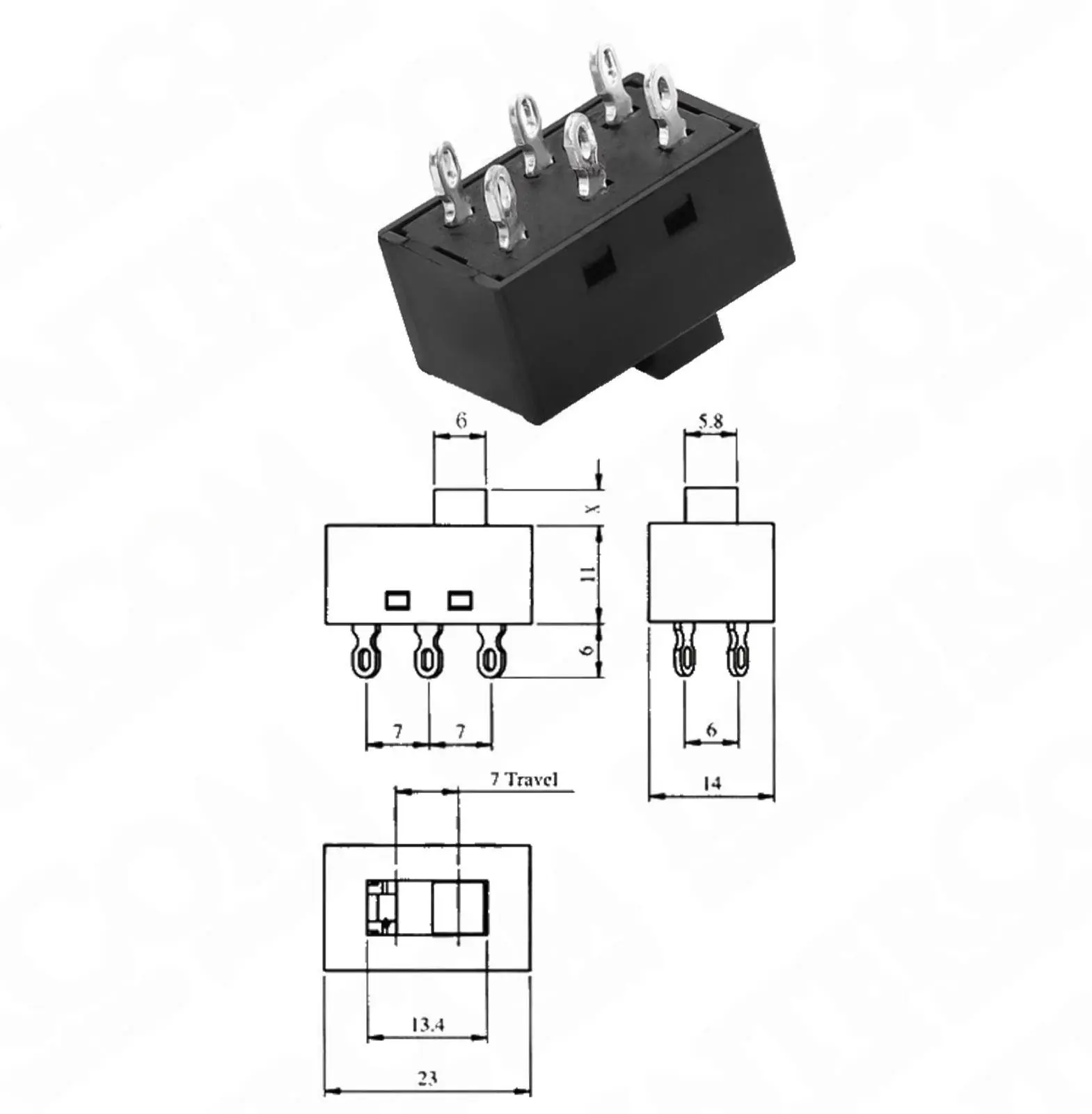

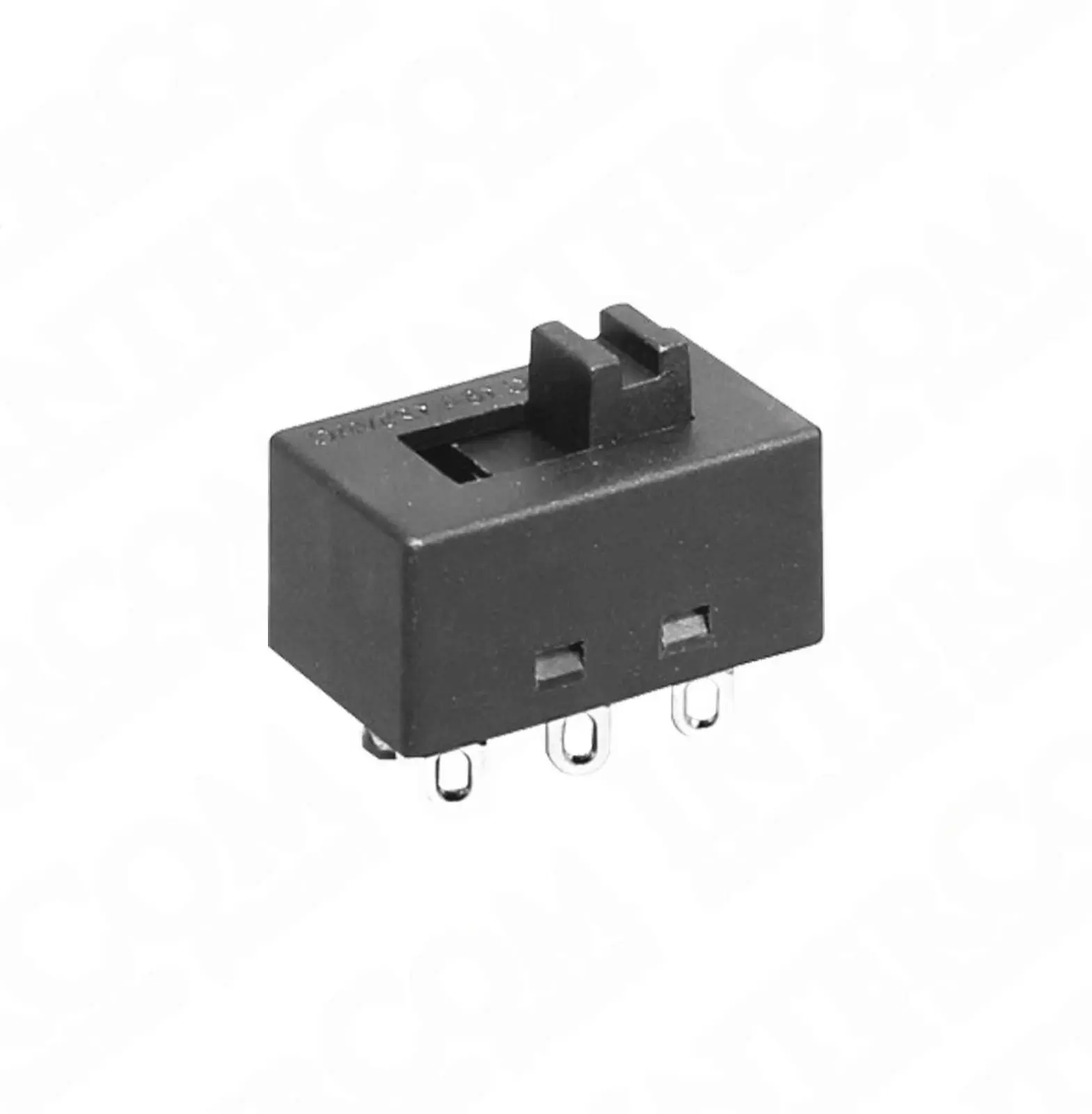

Gözlü lehim ucu (eyelet) pimlerle çıkış yapan, 6 pimli bir sürgülü switchtir. Terminaller iki sıra halinde üçer üçer dizilmiştir; her sırada bir ortak pim, sürgünün konumuna göre iki yan pimden birine bağlanır. Bu yapı, iki ayrı devrenin tek bir sürgü koluyla aynı anda ve birbirinden bağımsız olarak anahtarlanmasını sağlayan çift kutuplu (DPDT), iki konumlu (0-1) bir çalışma sunar. Gövde uzunluğu 23mm, genişliği 14mm, sürgü kolunun hareket mesafesi 7mm, pimler arası mesafe yatayda 7mm, sıralar arası 6mm’dir.
Gözlü lehim ucu pimleri kabloya doğrudan lehimlenmeye uygundur. İki devrenin ortak bir sürgü koluyla eşzamanlı anahtarlandığı küçük ev aletlerinde ve elektronik cihazlarda tercih edilebilir.
