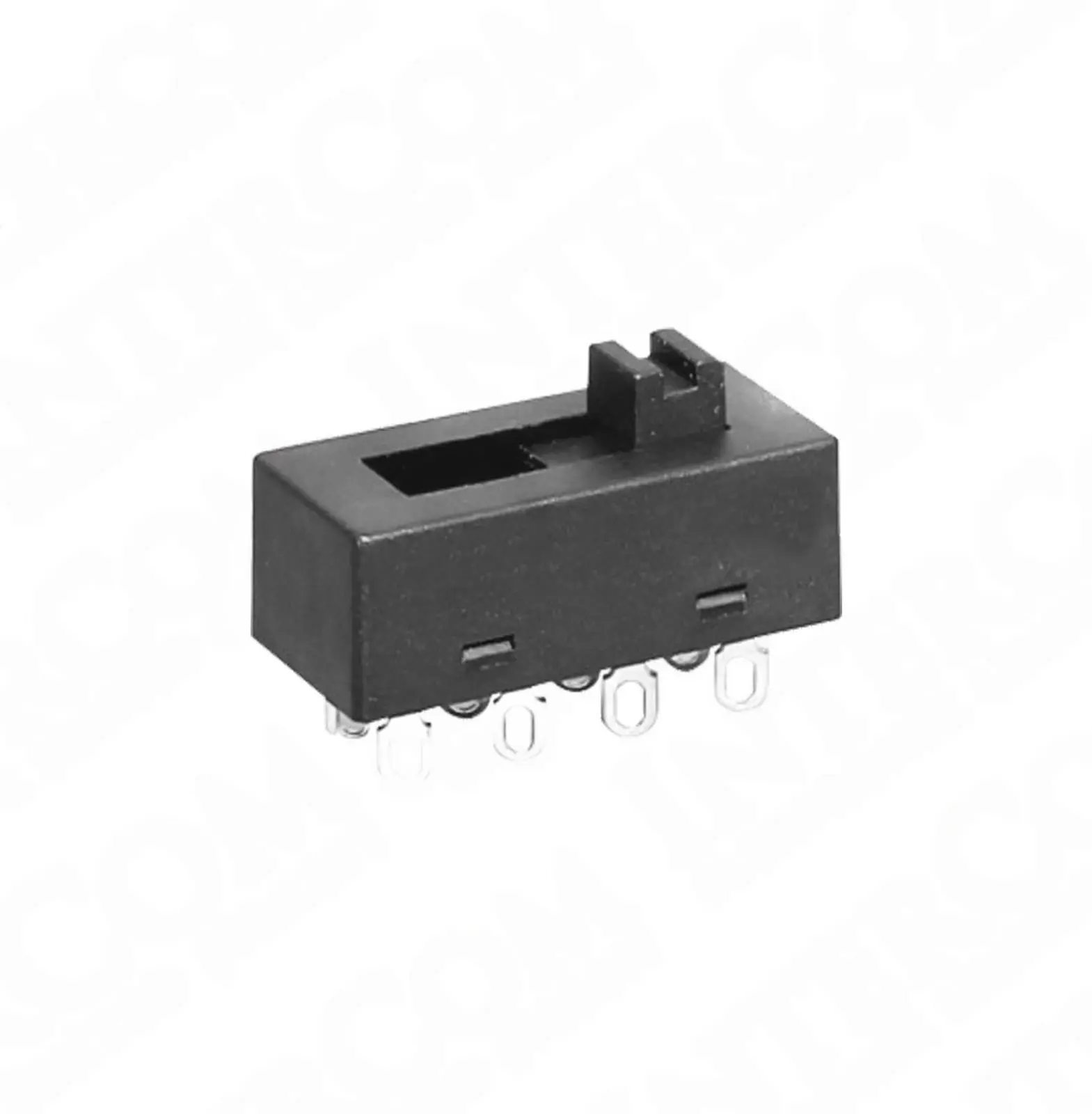

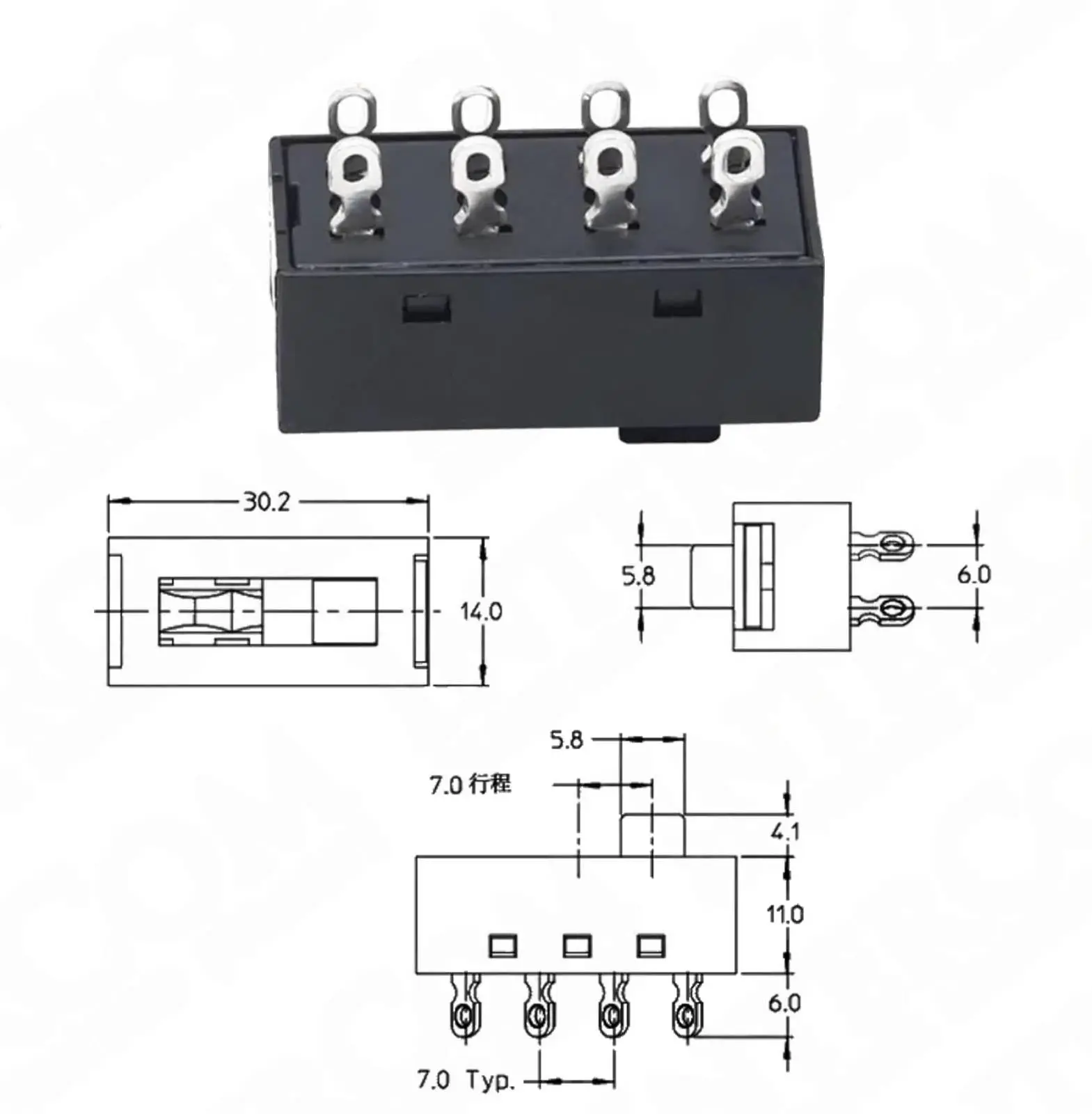

Gözlü lehim ucu pimlerle çıkış yapan, 8 pimli bir sürgülü switchtir. Terminaller iki sıra halinde dörder dörder dizilmiştir; her sırada bir ortak pim, sürgünün üç konumundan (0-1-2) birine göre üç yan pimden birine bağlanır. Bu yapı, iki ayrı devrenin bağımsız ve eşzamanlı anahtarlanmasını sağlayan çift kutuplu, üç konumlu (DP3T) bir çalışma sunar. Gövde uzunluğu 30,2mm, genişliği 14mm, sürgü kolunun hareket mesafesi 7mm, pimler arası mesafe yatayda 7mm’dir.
Üç farklı çalışma modu veya hız kademesi arasında geçiş yapılması gereken, iki devrenin birlikte anahtarlandığı cihazlarda kullanılabilir.
