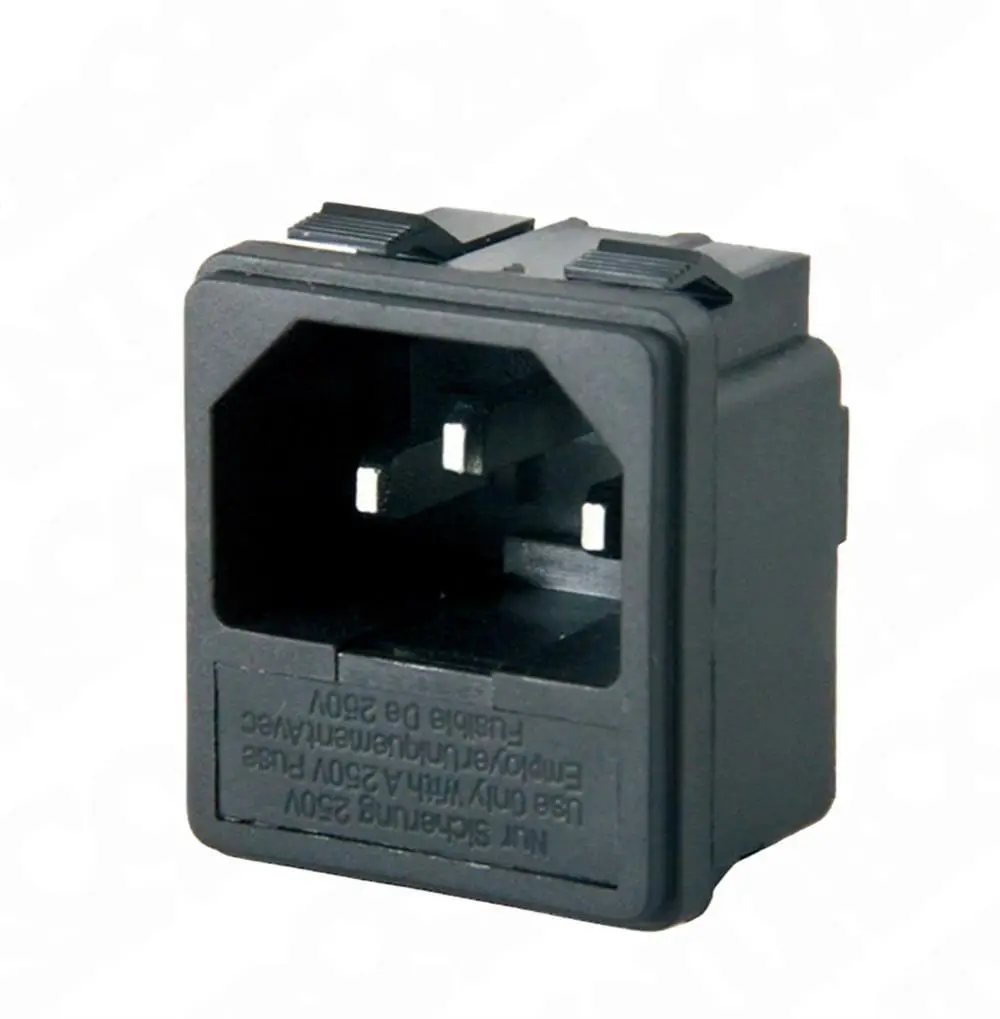

Cihaz şasisine/paneline monte edilen, IEC C14 tipi üç pimli erkek AC şebeke giriş soketidir. Pimler L (faz), N (nötr) ve toprak (E) olarak işaretlenmiş olup, karşılığında kullanılan standart C13 tipi dişi kablo ucunu kabul eder. Gövdenin ortasında, sökülüp takılabilen bir sigorta yuvası entegre edilmiştir; bu sayede cihazın AC girişi harici bir sigorta kutusuna ihtiyaç duymadan korunabilir.
Altıgen gövde hattı içine gömülü iki adet Ø3,5mm vida deliğiyle panele sabitlenir, gövdeden dışarı taşan ayrı bir kulak/kanat çıkıntısı bulunmaz. Panel montaj kesimi 27,5 x 31,5mm ölçülerinde dikdörtgen olup, montaj delikleri arası mesafe 36mm’dir. Gövde üzerinde 10A 250V~ anma değeri yazılıdır. Bağlantı pimleri, kabloların lehimlenerek sabitlendiği delikli terminal tipindedir.
Bu tip soketler bilgisayar, monitör, yazıcı, ses amplifikatörü, ölçüm cihazı ve endüstriyel kontrol panosu gibi şebeke gerilimiyle çalışan cihazların arka panelinde, AC giriş bağlantısını dahili sigorta koruması ile birlikte tek parçada sağlamak amacıyla kullanılır.
