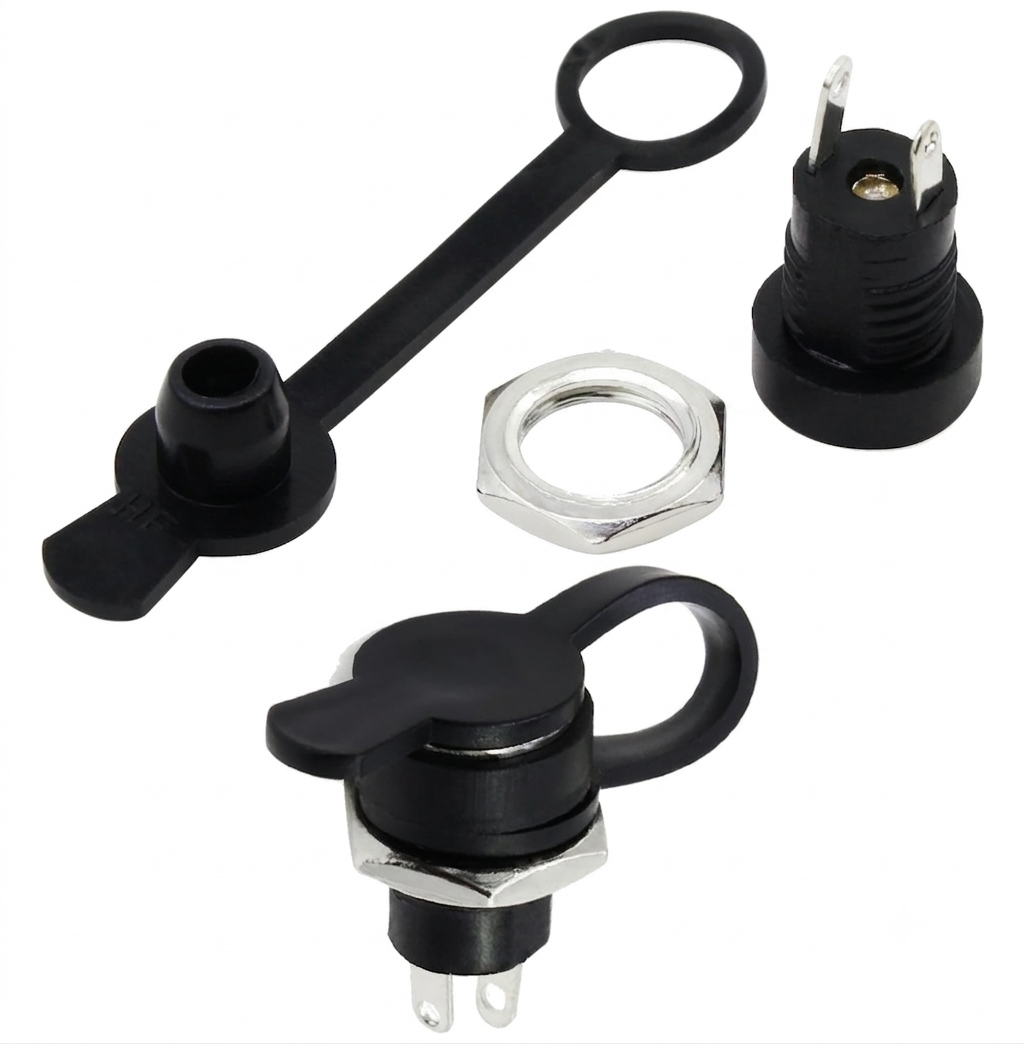

Metal gövdeli, vidalı panel montaj tipi dişi DC güç giriş soketidir; standart 5,5×2,1mm ölçülerindeki DC fişlerle uyumludur. Panele montaj için kullanılan dişli gövde çapı yaklaşık 8mm’dir; panelde açılan bu ölçüdeki deliğe dıştan geçirilip birlikte gelen somunla önden sıkılarak sabitlenir. Panelin dışında kalan ön yüzdeki flanş kısmının dış çapı Ø10mm’dir; somun sıkıldığında panel yüzeyine yaslanan görünür kısım burasıdır.

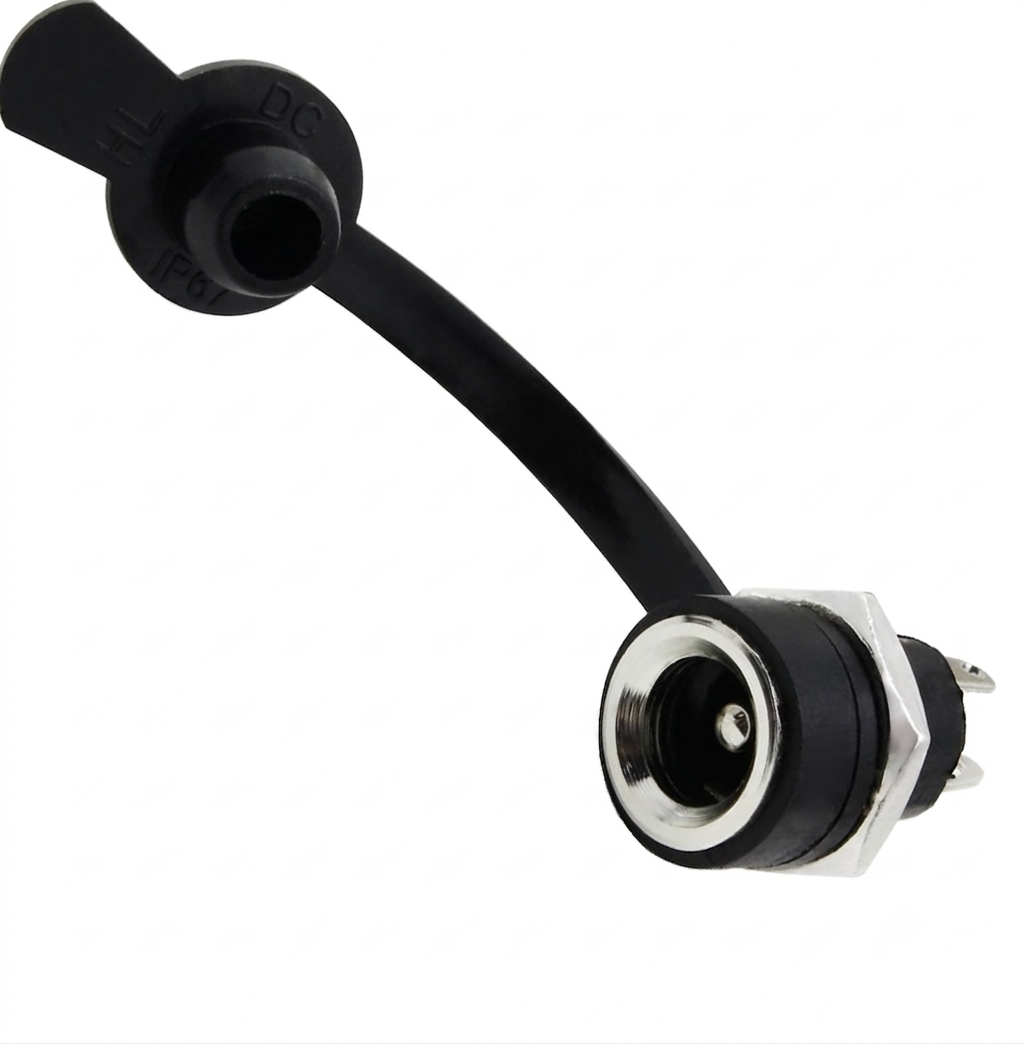

Soketin giriş ağzı, esnek bir kordonla gövdeye bağlı, menteşeli lastik bir kapakla birlikte gelir. Kullanılmadığında bu kapak giriş ağzını kapatarak toza ve neme karşı korur; ürünün “korumalı” olarak adlandırılmasının nedeni budur. Gövdenin panelin arkasında, cihazın iç tarafında kalan ucunda, siyah plastik izole taban üzerinden çıkan düz bir lehim ucu bulunur.

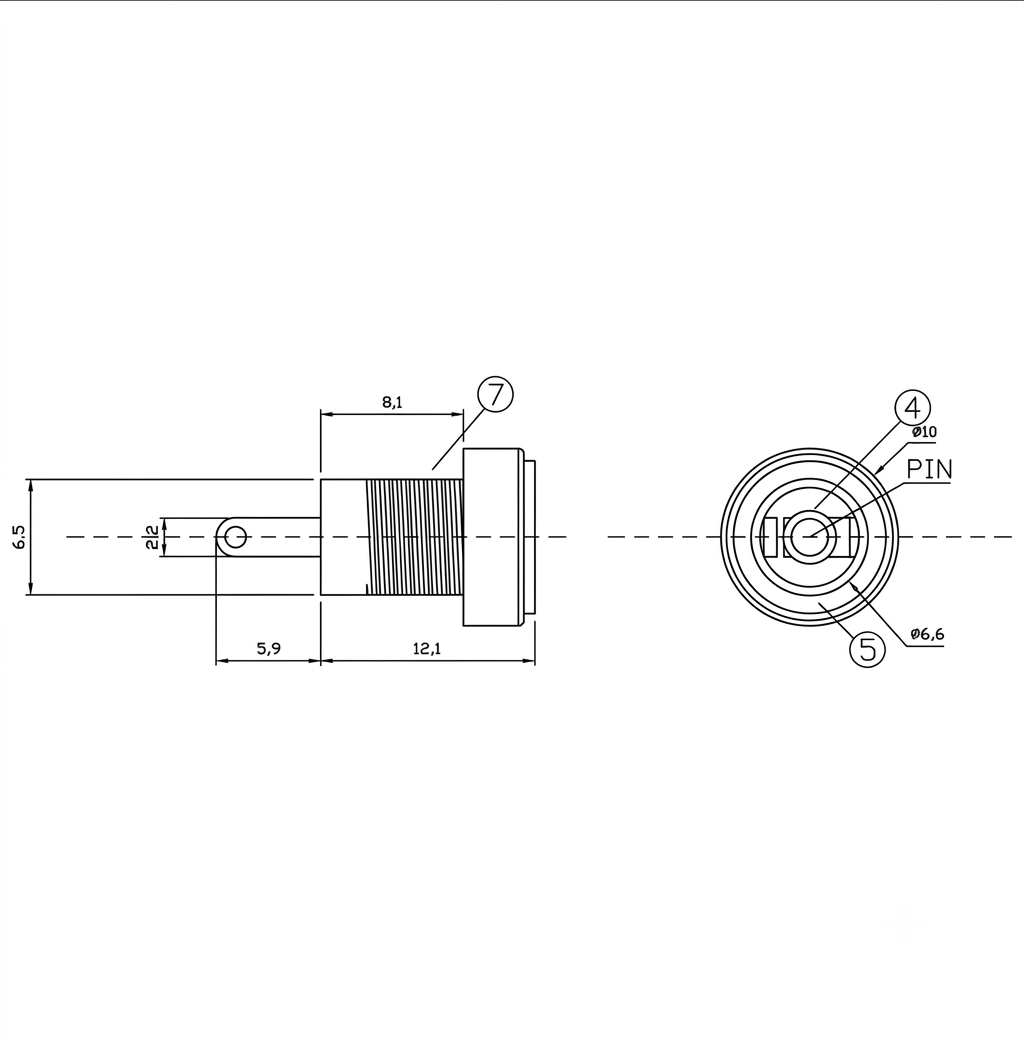

Ölçüler: dişli montaj kısmının flanşa kadar olan uzunluğu 8,1mm, flanş dahil bu kısmın toplam uzunluğu 12,1mm (lehim ucu bu ölçüye dahil değildir).
Kullanım alanları arasında elektronik cihaz ve muhafaza kutularına harici DC adaptör girişi eklenmesi, dış mekanda veya toz/nem riski taşıyan ortamlarda kullanılan panel tipi güç girişi gerektiren ürünler, marin ve outdoor elektronik uygulamaları, güç girişinin kullanılmadığı zamanlarda korunması istenen kontrol panoları ve DIY/prototip projelerinde kutu üzerinden güç beslemesi sayılabilir.
