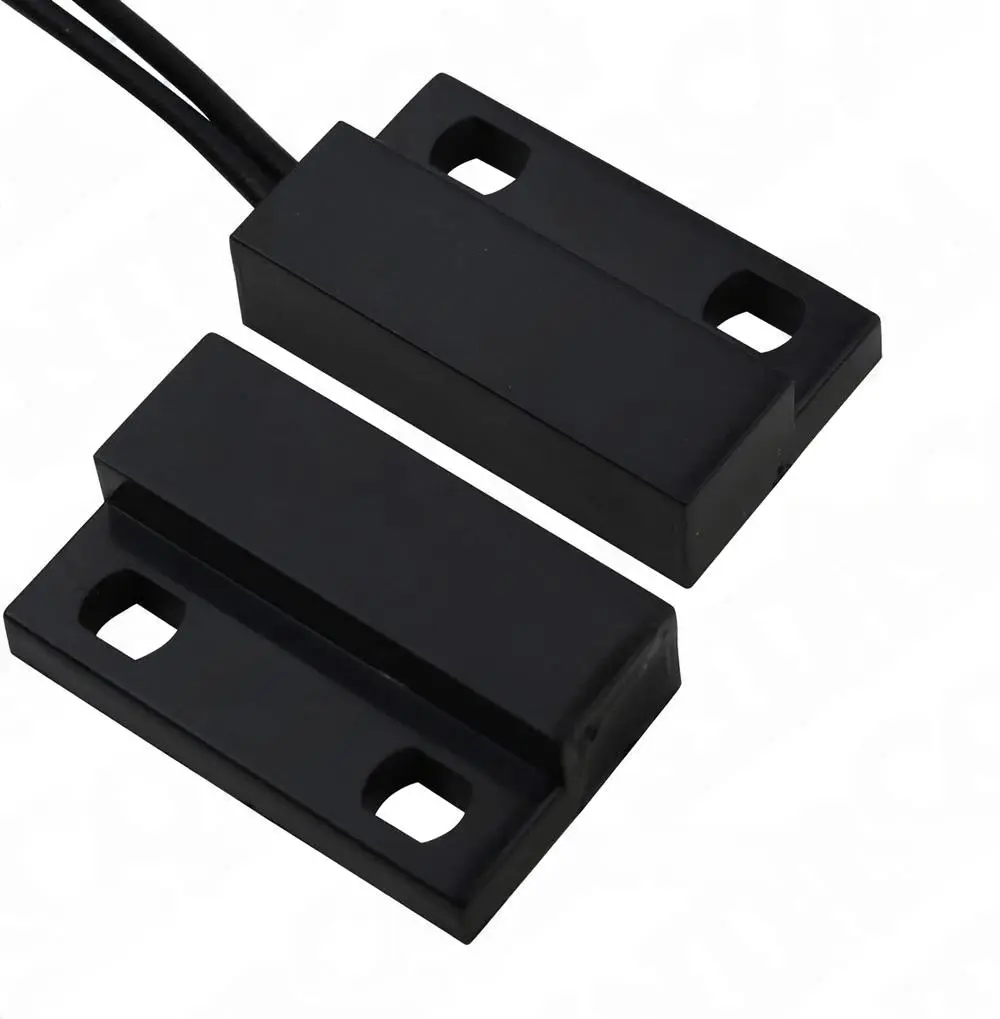

İçine bir reed switch kapsülü yerleştirilmiş, dikdörtgen prizma şeklinde siyah plastik gövdeli kablolu bir reed sensördür. Gövde ölçüleri 23x14mm’dir ve gövdenin bir ucundan iki damarlı kablo çıkışı bulunur; kablo ucu çıplak (soyulmuş) uçlu olup doğrudan lehim veya klemensle bağlantıya uygundur. Gövdenin iki ucunda vidalı montaj için birer oval delik yer alır. Kontak tipi normalde açıktır (NO); karşı parçadaki mıknatıs sensöre yaklaştığında iç kontaklar birleşerek devreyi kapatır, mıknatıs uzaklaştığında devre tekrar açılır.
Kapı ve pencere açılma/kapanma durumunun izlendiği alarm ve güvenlik sistemlerinde, dolap/kapak konum algılamada, otomasyon hatlarında parça veya kapak konumunun kontrol edildiği interlock devrelerinde kullanılır. Vidalı montaj delikleri sayesinde kapı/pencere kasası ve kanadı gibi birbirine göre hareket eden iki ayrı yüzeye kolayca sabitlenebilir; sensör gövdesi sabit tarafa, karşılığındaki mıknatıs ise hareketli tarafa monte edilecek şekilde kurulur.
