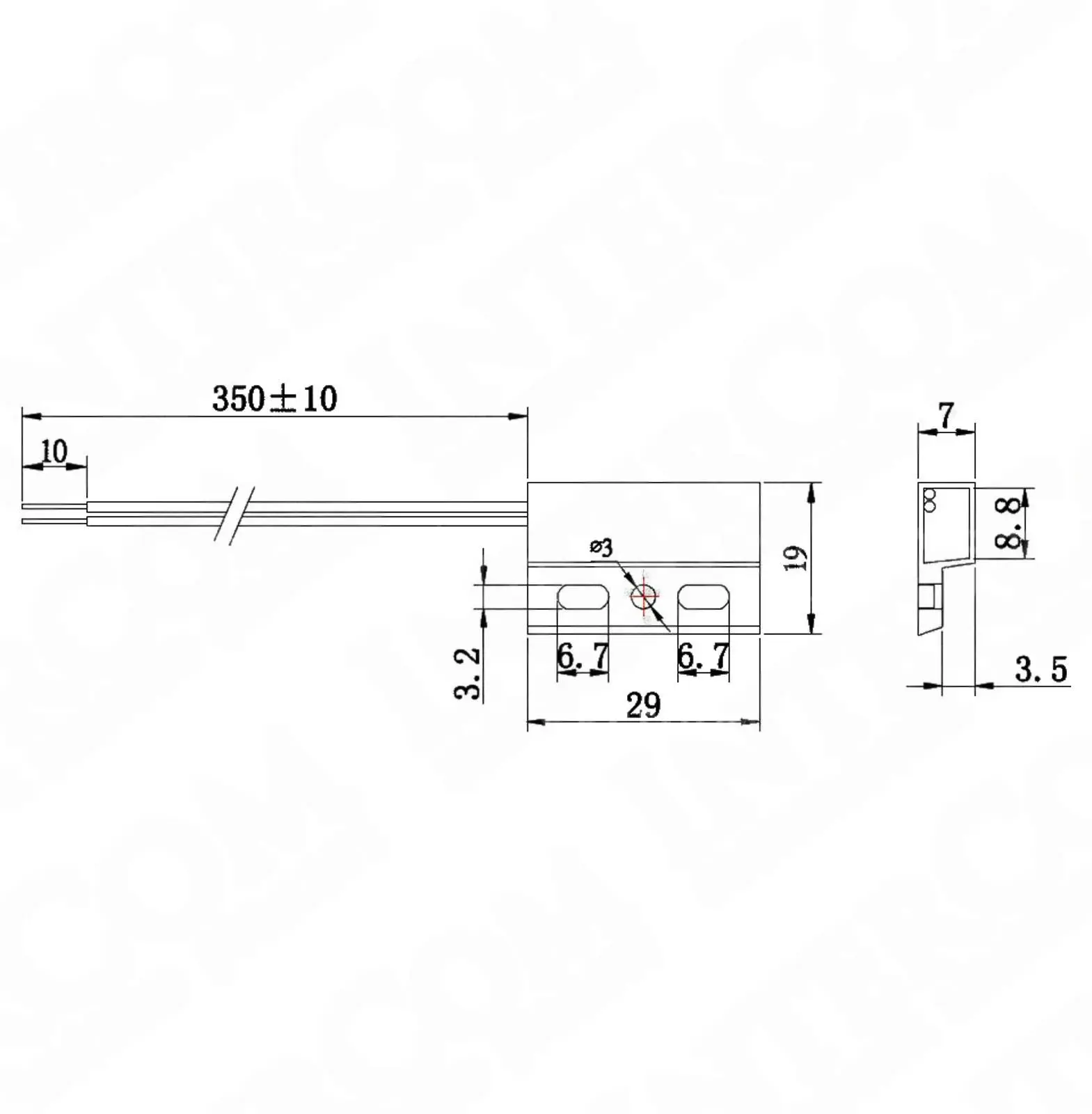

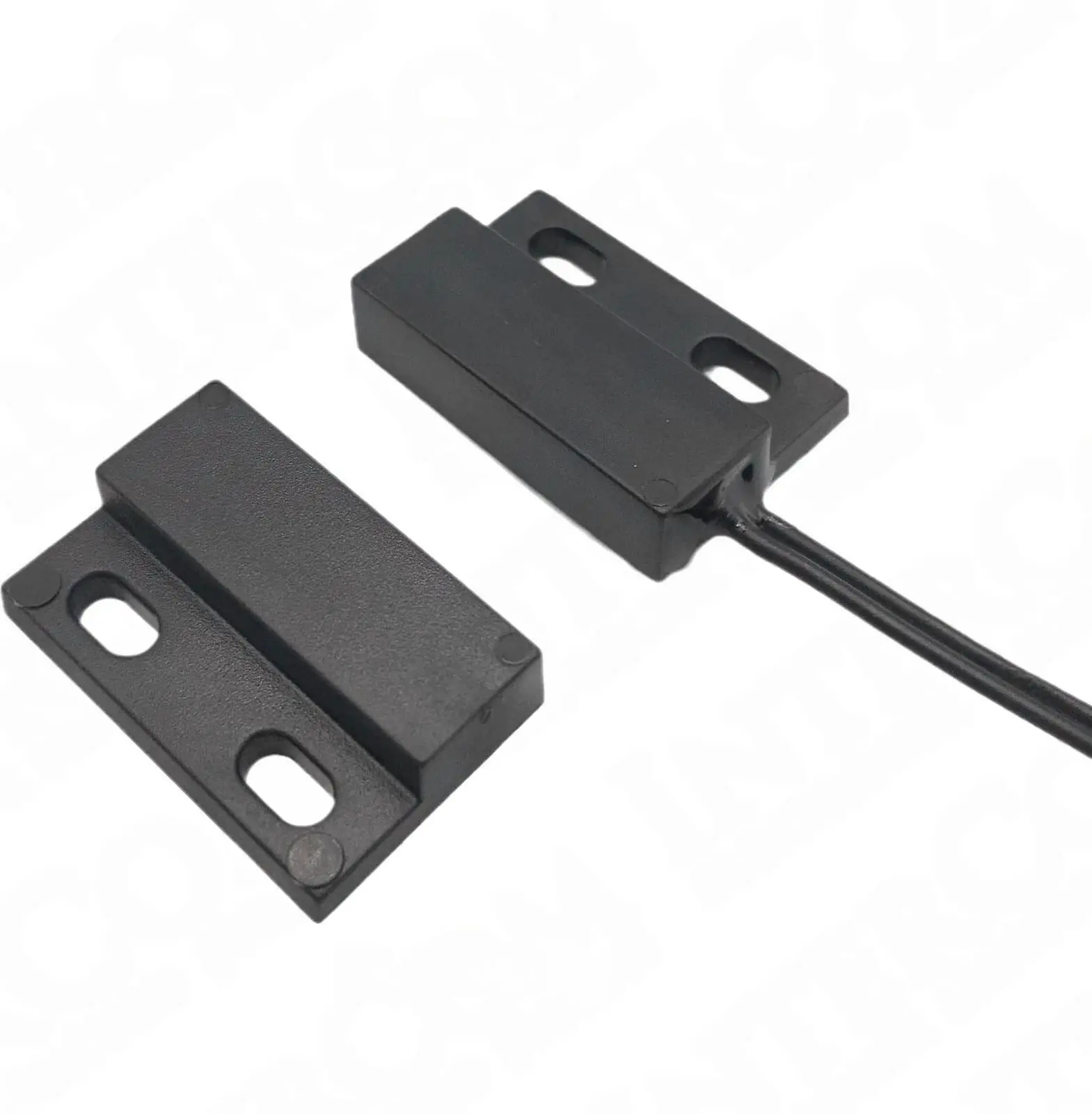

İçine bir reed switch kapsülü yerleştirilmiş, dikdörtgen prizma şeklinde siyah plastik gövdeli kablolu bir reed sensördür. Gövde ölçüleri 29x19mm’dir ve gövdenin bir ucundan iki damarlı kablo çıkışı bulunur. Gövdenin iki ucunda vidalı montaj için birer oval delik yer alır. Kontak tipi normalde açıktır (NO); karşı parçadaki mıknatıs sensöre yaklaştığında iç kontaklar birleşerek devreyi kapatır, mıknatıs uzaklaştığında devre tekrar açılır. IC-228B modeline göre daha büyük gövdeye sahiptir.
Kapı ve pencere açılma/kapanma durumunun izlendiği alarm ve güvenlik sistemlerinde, dolap/kapak konum algılamada, otomasyon hatlarında parça veya kapak konumunun kontrol edildiği interlock devrelerinde kullanılır. Vidalı montaj delikleri sayesinde kapı/pencere kasası ve kanadı gibi birbirine göre hareket eden iki ayrı yüzeye kolayca sabitlenebilir; sensör gövdesi sabit tarafa, karşılığındaki mıknatıs ise hareketli tarafa monte edilecek şekilde kurulur. Büyük gövdesi, daha uzun algılama mesafesi gereken uygulamalarda avantaj sağlar.
