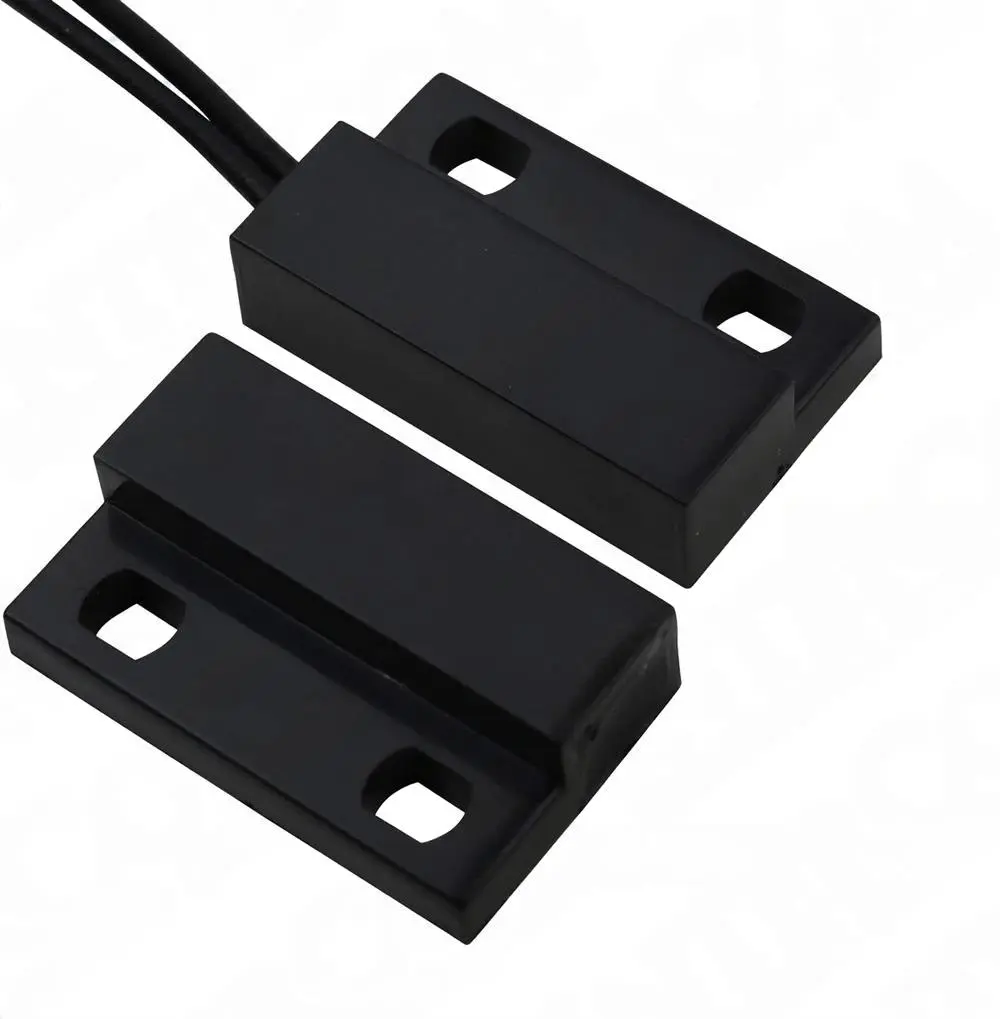

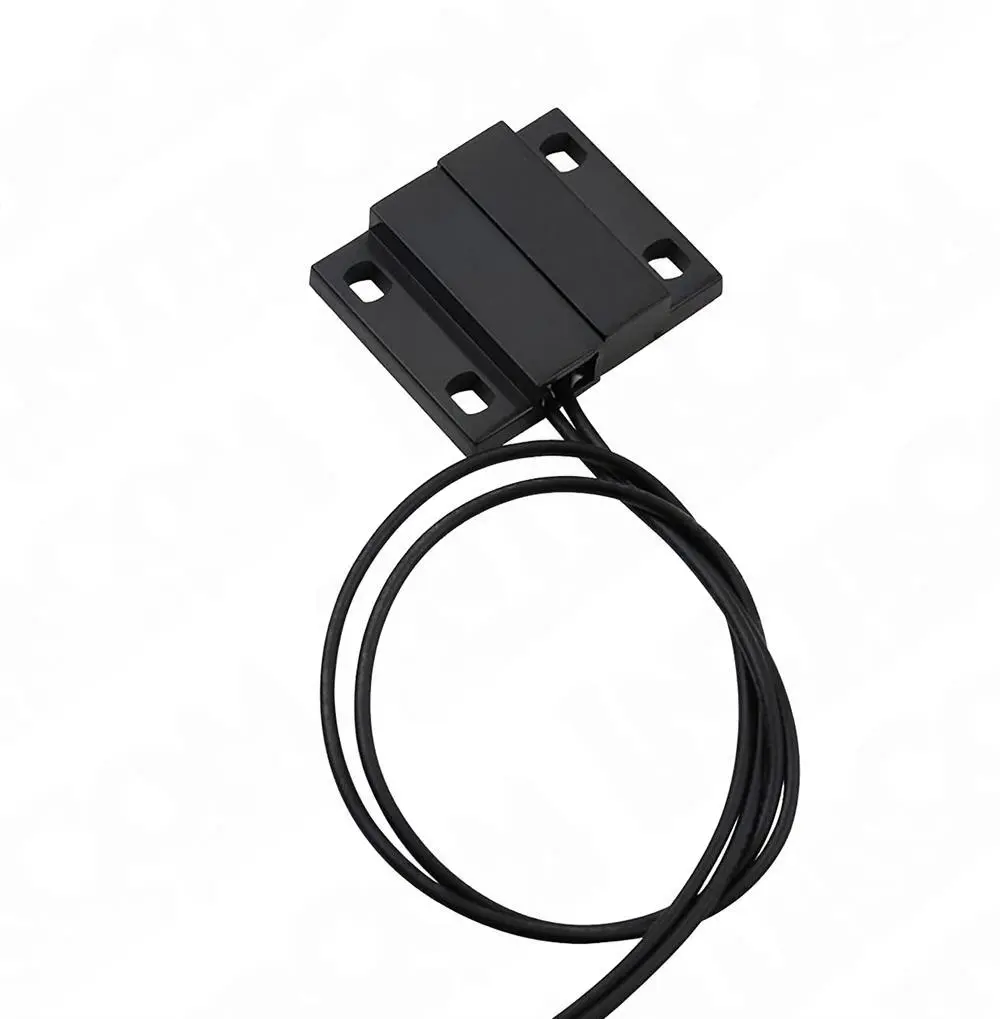

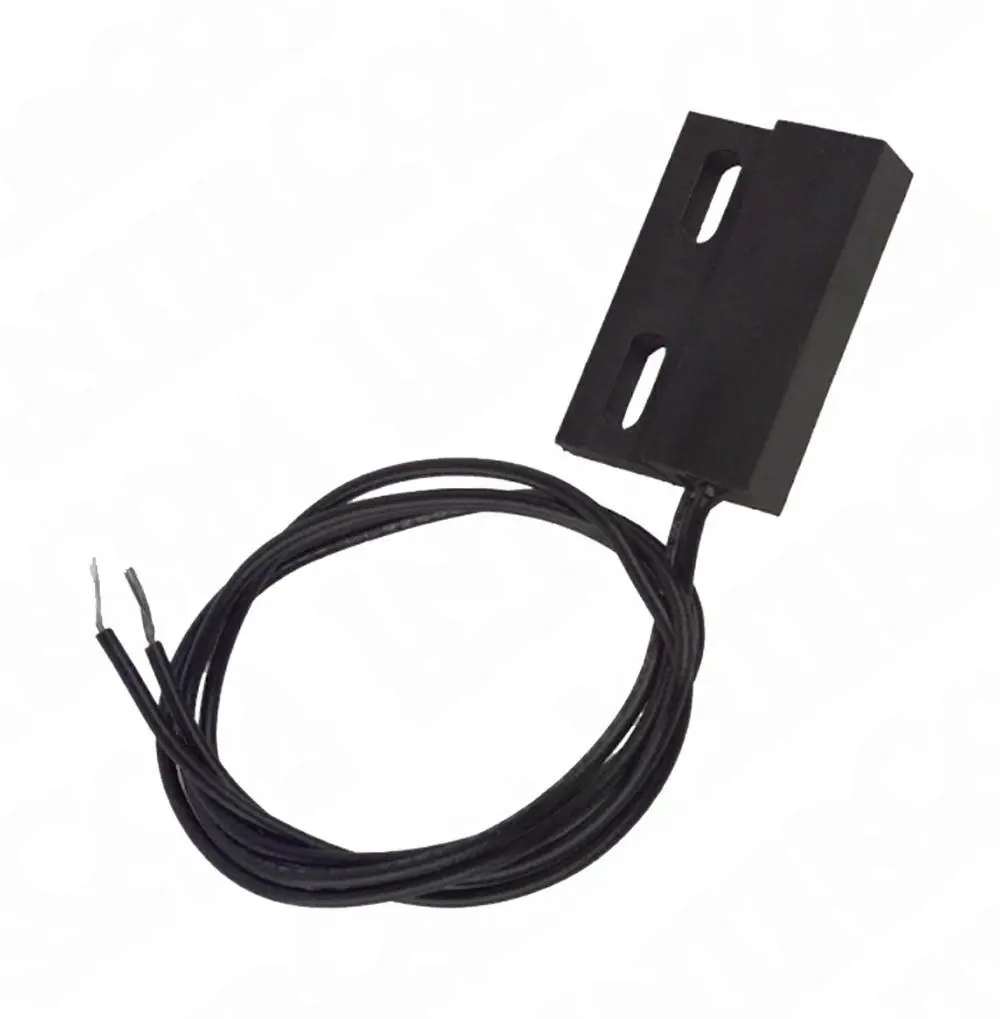

İçine bir reed switch kapsülü yerleştirilmiş, dikdörtgen prizma şeklinde siyah plastik gövdeli kablolu bir reed sensördür. Gövde ölçüleri 23x14mm’dir ve gövdenin bir ucundan iki damarlı kablo çıkışı bulunur. Gövdenin iki ucunda vidalı montaj için birer oval delik yer alır. Kontak tipi normalde kapalıdır (NC); karşı parçadaki mıknatıs sensörden uzaklaştığında iç kontaklar birbirinden ayrılarak devre açılır, mıknatıs yaklaştığında devre tekrar kapanır. Bu çalışma şekli, bağlantı hattı kopması veya mıknatısın beklenmedik biçimde uzaklaşması gibi arıza durumlarının da algılanmasını sağlar.
Kapı ve pencere açılma/kapanma durumunun izlendiği alarm ve güvenlik sistemlerinde, hat bütünlüğünün sürekli izlenmesi istenen sabotaja karşı korumalı sistemlerde, dolap/kapak konum algılamada ve makine koruma interlock devrelerinde kullanılır. Vidalı montaj delikleri sayesinde kapı/pencere kasası ve kanadı gibi birbirine göre hareket eden iki ayrı yüzeye kolayca sabitlenebilir.
